Intercambiador Compacto o de Flujo Cruzado

Son intercambiadores diseñados para lograr una gran área superficial de transferencia de calor por unidad de volumen. La razón entre el área superficial de transferencia de calor y su volumen es la densidad de área (S). Un intercambiador con S > 700 m2/m3 se clasifica como compacto. Ejemplos de intercambiadores de calor compactos son los radiadores de automóviles, aeroenfriadores.

En los intercambiadores compactos los dos fluídos (Aire-Aceite ó Aire-Agua ó Aire-Aire) suelen moverse en direcciones ortogonales entre sí. Esta configuración de flujo recibe el nombre de flujo cruzado. El flujo cruzado se clasifica a su vez en mezclado (uno de los fluídos fluye libremente en dirección ortogonal al otro sin restricciones) y no mezclado (se disponen una placas para guiar el flujo de uno de los fluídos).

Intercambiador Compacto o de Flujo Cruzado
Componentes
Componentes
Componentes
Componentes
Componentes
Componentes
Componentes
Componentes
Componentes
Componentes
Intercambiador Compacto o de Flujo Cruzado
Intercambiador Compacto o de Flujo Cruzado
Componentes
Componentes
Componentes

Intercambiador de Tubo y Coraza

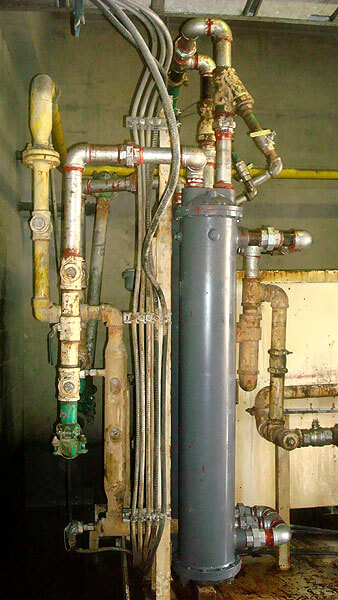

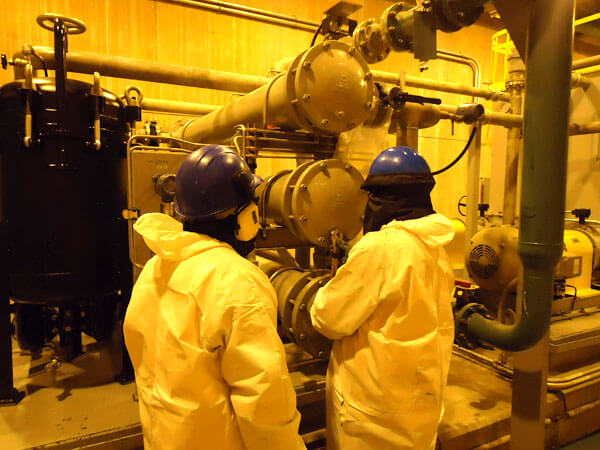

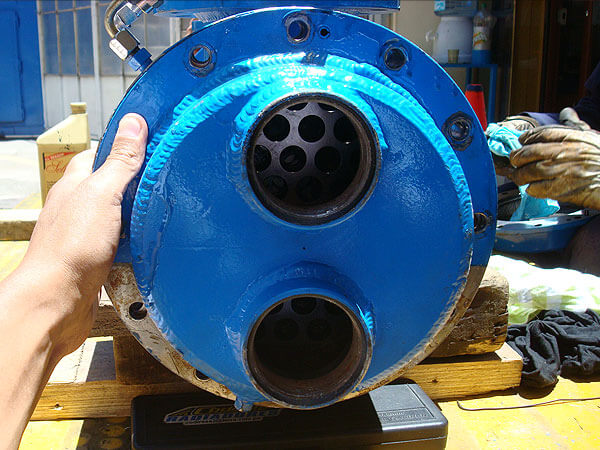

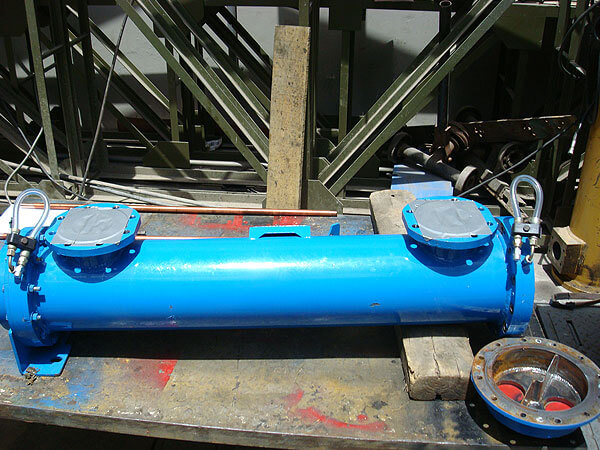

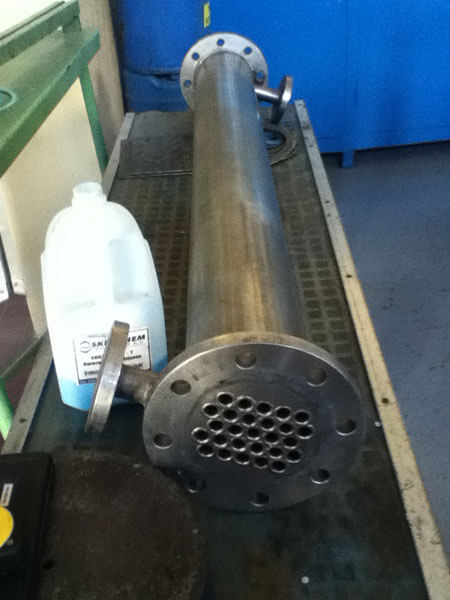

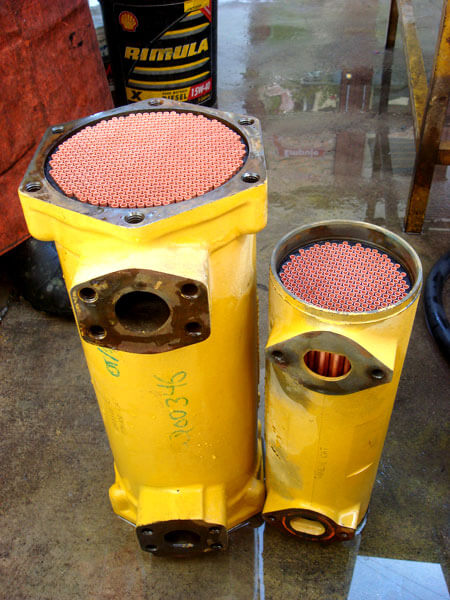

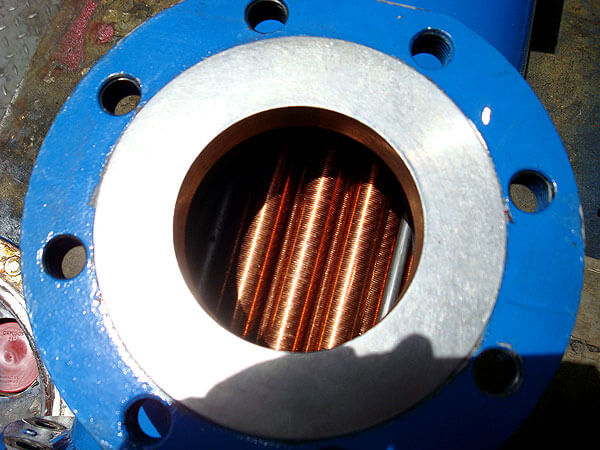

Estan compuestos por tubos cilíndricos, montados dentro de una carcasa también cilíndrica, con el eje de los tubos paralelos al eje de la carcasa. Un fluído circula por dentro de los tubos, y el otro por el exterior (fluído del lado de la carcasa). Son el tipo de intercambiador de calor más usado en la industria.

  • Agua – Aceite
  • Agua – Agua
  • Agua – Fluídos especiales (ácidos, combustibles, etc.)
  • Agua – Aire
  • Gas – Gas
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza
Intercambiador de Tubo y Coraza

Intercambiador de Placas

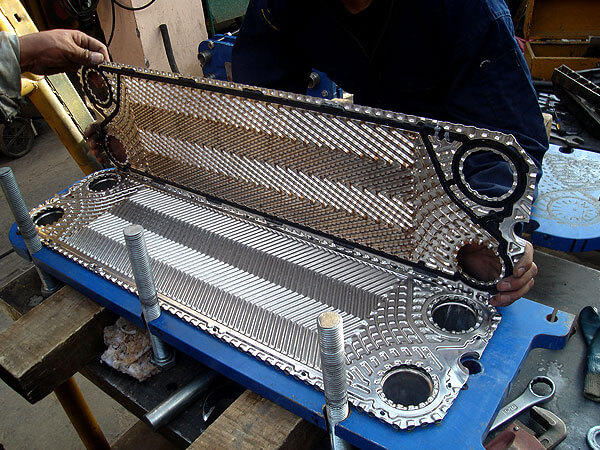

Un intercambiador de calor de placas consta de un conjunto de placas metálicas acanaladas con orificios para permitir el paso de dos fluidos entre los que se realiza la transferencia de calor. El conjunto de placas está montado entre una placa de bastidor fija y otra placa de presión móvil y se mantiene comprimida mediante pernos tensores.

Las placas están provistas de una junta estanca que sella el canal entre placas y envía los fluidos hacia canales alternos. El número de placas depende del caudal, propiedades físicas de los fluidos y temperaturas de los fluidos. Las conexiones pueden situarse en la placa bastidor y en la de presión, y en otros casos en la placa de conexión.

Son intercambiadores altamente eficientes e ideales donde los fluídos son de baja viscosidad y contienen baja presencia de sólidos en suspensión, donde existe un pequeño salto térmico entre la temperatura de salida de un fluído y de entrada del otro fluído.

Contamos con dos tipos de enfriadores de placas:

  • Con juntas
  • De placas soldadas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
Intercambiador de Placas
